Pulzni elektromagnetni zračni ventil

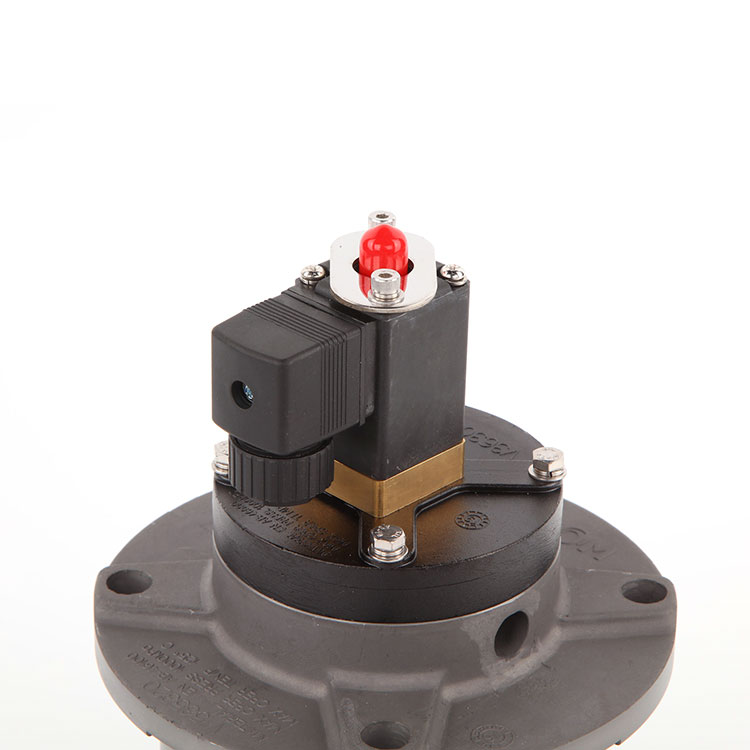

Batno impulzni elektromagnetni zračni ventil Optipow 135 je ena vrsta batno impulznega elektromagnetnega zračnega ventila, velika razlika pa je v tem, da v njem ni vzmeti.

Ključne značilnosti:

Uvod v glavne dele:

Telo: Imenuje se tudi ohišje ventila ali ohišje ventila in je glavni del celotnega impulznega elektromagnetnega zračnega ventila z batom, običajno izdelanega iz trpežnega materiala, kot je aluminij ali lito jeklo, ki vsebuje in ščiti večino drugih komponent, npr. kot bat, gumijasti disk in O-obročki.

Bat: to je premični del, ki se lahko premika navzgor in navzdol, običajno je izdelan iz trpežnih materialov, kot je steklena tkanina ali keramika, in njegova vloga v impulznem elektromagnetnem zračnem ventilu bata je nadzor pretoka plina.

Impulzni solenoid: To je komponenta, ki se uporablja za ustvarjanje magnetne sile, ki premika bat, ko je solenoid pod napetostjo.

Vzmet: To je komponenta, ki se večinoma uporablja za pomoč pri vrnitvi bata v prvotni položaj.

Glavni deli impulznega elektromagnetnega zračnega ventila bata:

Material glavnih delov impulznega elektromagnetnega zračnega ventila bata:

Dimenzijska skica in montaža:

Drugi izdelki podobnega impulznega elektromagnetnega zračnega ventila bata:

Načelo delovanja batnega impulznega elektromagnetnega zračnega ventila

Načelo delovanja bata impulznega elektromagnetnega zračnega ventila je naslednje: Ko je elektromagnetni ventil zaprt, vzmet potisne bat na dno ohišja bata impulznega elektromagnetnega zračnega ventila kakovosti SMCC in blokira izhod plina. Ko je elektromagnetni ventil pod napetostjo, ustvari magnetno silo, ki premaga silo vzmeti in potisne bat navzgor, s čimer odpre impulzni elektromagnetni zračni ventil bata in omogoči pretok plina. Ko je elektromagnetni ventil brez napetosti, vzmet ponovno potisne bat nazaj na dno in elektromagnetni zračni ventil impulznega bata se zapre.

Paket bata impulznega elektromagnetnega zračnega ventila:

Široka uporaba elektromagnetnega zračnega ventila z batom:

Široka uporaba batnega impulznega elektromagnetnega zračnega ventila je predvsem posledica njegove odlične zmogljivosti in edinstvene strukture.

Prvič, impulzni elektromagnetni zračni ventil bata ima dobro tesnjenje in lahko doseže ničelno puščanje, ko je zaprt. To je zato, ker elektromagnetni zračni ventil z impulznim batom uporablja načelo dinamičnega tesnjenja in statičnega tesnjenja. Dinamično tesnjenje je doseženo s tesnilnim obročem na batu, ki tesni režo med batom in ohišjem ventila, ko se bat premika. Statično tesnjenje se doseže s statičnim tesnilnim obročem v telesu ventila, ki tesni režo med telesom ventila in cevovodom, ko je bat v statičnem stanju.

Drugič, elektromagnetni zračni ventil bata ima dobro odzivnost. Ko je solenoid vznemirjen, bo bat pritegnil in se premaknil v nasprotno smer, kar bo pomagalo odpreti ventil. Ko je solenoid razmagneten, se bo bat pod vplivom vzmeti vrnil v prvotni položaj, kar bo zaprlo ventil. Zato se lahko impulzni elektromagnetni zračni ventil bata hitro odzove na krmilni signal.

Nazadnje, elektromagnetni zračni ventil bata ima dobro prilagodljivost različnim okoljem. Zaradi svoje edinstvene strukture in izbire materiala se lahko uporablja v različnih panogah in različnih okoljih. Poleg tega ima nizko raven hrupa in majhnost, zato je enostavna za namestitev in upravljanje.

Na splošno se elektromagnetni zračni ventil z impulznim batom pogosto uporablja z odlično zmogljivostjo in edinstveno strukturo v različnih panogah: elektrarne, steklarna, tovarna aluminija, cementarna, praškasto lakiranje in tovarna za proizvodnjo avtomobilov.
